توضیحات دوره آموزش تعمیرات جاروبرقی و جارو شارژی ( آموزش بورد دستگاه و مکانیک)

آموزش ساختمان و اجزاء تشكيل دهنده جارو برقي:

.: (جلسه اول تا سوم) آموزش اجزاء الكتريكي :.



۱- شناخت و آموزش تعمیر موتور مهمترين قسمت الكتريكي جارو برقي را موتور آن تشكيل مي دهد كه از نوع يونيورسال است.

۲- آشنایی مدار هاي الكتريكي و الكترونيكي در جارو برقي ها  ساده ترين نوع مدار الكتريكي جارو برقي كليد (معمولا” دو حالته ) روشن و خاموش و همچنين لامپ (در بعضي موارد ) مي باشد. كليد ها از نوع فشاري بوده و سر راه فاز يا نول اصلي مدار قرار مي گيرند.

لامپ خبر در اكثر جارو ها با اتصال كابل جارو به پريز برق روشن شده و بيانگر آمادگي دستگاه جهت آغاز به كار است.
در بعضي از جارو هاي برقي،علاوه بر كليد اصلي تعبيه شده بر روي بدنه ، كليد ديگري نيز بر روي لوله مكنده وجود دارد كه عمل روشن و خاموش نمودن دستگاه را از همان نقطه ميسر مي سازد.
جارو هاي مذكور در واقع مجهز به ترانس ايزوله هستند. ترانس ايزوله يك رله مغناطيسي است كه از سيم پيچ با اهم بالا به منظور ايجاد ميدان مغناطيسي جهت جذب اهرم كليد استفاده نموده و علاوه بر اهرم از هسته فلزي و كليد متصل به اهرم تشكيل شده است.با وصل كليد روي دسته جارو ، مدار رله بسته شده واز آن جريان مي گذرد.
عبور جريان در رله ميدان مغناطيسي لازم جهت جذب اهرم را فراهم مي آورد.
كليد ترانس ايزوله، تيغه هاي قوي جهت عبور فاز اصلي مدار را داراست از اينرو با بسته شدن كليد، فاز به موتور رسيده واز آنجا كه نول قبلا” به موتور داده شده بود شروع به كار مي كند. هر گاه كليد روي لوله مكنده بحالت قطع در آيد،مغناطيس رله قطع شده و فشار يك فنر،كليد رله را بحالت باز در خواهد آورد و موتور خاموش مي شود استفاده از ترانس ايزوله دو حسن را تواما” در بر خواهد داشت.
علاوه بر قطعات مذكور در بعضي از جارو ها مانند الكترولوكس از كليد هاي فشاري مخصوص (ميكروسوئيچ ) استفاده شده كه اگر قطعات بدنه (در پوش پشت موتور ) و يا بدنه مخصوص موتور يا بدنه مربوط به جمع آوري زباله درست بسته نشوند، اين كليد ها در حالت باز بوده و مدار داخلي قطع است (ادامه توضیحات در کلاس)
در بعضي مدل هاي ديگر سر راه موتور از فيوز حرارتي (اورلود ) استفاده شده كه با پر شدن كيسه زباله و به تبع آن افزايش جريان موتور ، اين قطعه تحريك شده و موتور را خاموش مي كند. اگر زباله ها خالي نشوند،چند لحظه بعد از روشن شدن موتور ، خاموش شدن خودكار آن تكرار مي گردد.
همچنين در بعضي از جارو ها يك مدار الكترونيكي تنظيم كننده دستي ولتاژ كار موتور (ديمر ) نيز در نظر گرفته شده كه بتوسط گردش ولوم اين مدار مي توان موتور را در توان هاي مختلف بكار گرفت.

.: (جلسه چهارم تا هفتم) آموزش اجزاء مكانيكي :.

۱- آشنایی با بدنه دستگاه  شكل ظاهري قطعات مكانيكي جارو ها بر عكس قسمت الكتريكي از تنوع بسيار زيادي برخور دار است.

به طوري كه هر سازنده بر حسب طراحي خاص خود ،ساختمان خارجي دستگاه را مي سازد.در ضمن هدف سازندگان اين نوع وسيله اين است كه تا حد امكان توليدشان از نظر ظاهري با محصولات كارخانه هاي مشابه متفاوت باشد ،در نتيجه نمي توان يك استاندارد واحد براي قسمت مكانيكي اين وسيله اتخاذ كرده وبه عنوان مسئله تعمير و نگهداري مطرح ساخت.

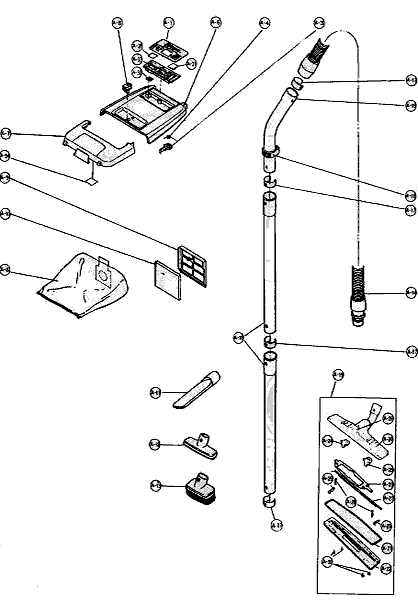

بنابراين يك نمونه را که در کلاس توضیح داده خواهد شد انتخاب كرده و به عنوان الگو مورد بر رسي قرار مي دهيم.بدنه دستگاه جارو برقي معمولا” از دو قسمت اساسي تشكيل مي شود :

يك قسمت در بر گيرنده موتور ،كليد،سيم جمع كن، لامپ خبر و احتمالا” مدار الكتريكي كنترل دور موتور.و قسمت ديگر جايگاه قرار گيري كيسه زباله است.اين دو قسمت توسط يك قفل و ضامن باز كننده از يكديگر جدا مي گردد. و مابين دو قسمت از فيلتر هاي مخصوص استفاده مي شود تا هواي مكيده شده توسط جارو قبل از ورود به محفظه موتور از وجود ذرات غبار پاك گردد.

Bady Band
 واشر دور بدنه
Serew
پيچ
ON/OFF Button
شستي قطع و وصل
Switch Indicator Lever
اهرم كليد
Cord Rewing Button
فنر شستي سيم جمع كن
Swich Button Spring
فنر شستي
Cord Rewing
شستي سيم جمع كن
ON/OFF Switch
كليد قطع و وصل
Switch indicator
شاخص كليد
Nut
مهره
Upper Body
بدنه فوقاني
Indicator Window
پنچره شاخص
Ornamental Plate
صفحه نشانگر
Power Control Switch
كليد كنترل برق
Blower Cover
روپوش هوادهي
Blower Cover Spring
فنر هوادهي
Blower Cover Shaft
محور روپوش هوادهي
Suction Init Fitting
لوله مكشي ورودي
Lower Body
بدنه زيري
Caster
چرخ دوار
Caster Washer
واشر چرخ
Wheel Cap
سر پوش چرخ
Wheel
۲۶- چرخ
Bottom Cover
۲۷-در پوش زيري
Body Plate
صفحه بدنه
Body Seal
واشر آب بندي
Seal
واشر
Rear Cover Packing
نگهدارنده در پوش عقبي
Name Plate
صفحه مشخصات
Tool Storage Compartment Cover
روپوش محل قرار گرفتن متعلقات
Cloth Dust Bag
كيسه زباله
Filter Supporter
نگهدارنده صافي
Filter
صافي
Crevice Tool
سر شيلنگي
Upholstery Brush
سر شيلنگي فرچه دار
Dusting Brush
سر شيلنگي گرد گير
Hose Assembly
شيلنگ
Curved Wand
لوله قوسي
Suction Regulator
تنظيم كننده مكش
Spring W/Button
دكمه فنري
Extension Wand
لوله هاي قابل اتصال به يكديگر
Floor Nozzle Assembly
قطعات كف پاك كن
Floor Nozzle Upper
قطعات كف پاك كن فوقاني
Floor Nozzle Bumper
ضربه گير كف پاك كن
Floor Nozzle Lower
ضربه گير كف پاك كن (تحتاني)
Floor Nozzle Lever
اهرم قطعات كف پاك كن
Floor Nozzle Pedal Right
پدال كف پاك كن (راست)
Floor Nozzle Pedal Left
پدال كف پاك كن (چپ)
Floor Nozzle Mark
علامت قطعات كف پاك كن
Floor Nozzle Brush
برس قطعات كف پاك كن
Floor Nozzle Spring
فنر قطعات كف پاك كن
Brush Supporting Plate
صفحه آماده سازي برس

.: (جلسه هشتم تا دهم) :.

۲- آموزش تعمیر و خرابی سیم جمع کن  سیم جمع کن را می توان عضو مشترک قطعات الکتریکی و مکانیکی دانست.قسمت الکتریکی آن عبارت است از کابل برق و دو شاخه و پلاتین های اتصال برق به حلقه های مسی- شاخک های انتقال برق به داخل جارو . استفاده از سیم جمع کن ، علاوه بر آنکه کابل برق دستگاه را در هنگام خاموشی ، از نظز پنهان نموده و خطر آسیب رسیدن به آن را کاهش می دهد، در هنگام کار نیز جابجایی جارو را میسر می سازد. اساس کار به این ترتیب است که انتهای سیم رابط جارو در داخل سیم جمع کن به کنتاکت هایی بسته می شود که این کنتاکت ها به ریل های دوار متصل است. این ریل ها در واقع بر روی چرخ قرقره سیم جمع کن تعبیه شده و با کشیدن کابل به بیرون از جارو،همراه چرخ به گردش در می آیند. برای آنکه اتباط برق موتور با شبکه در این زمان (هنگام کشیدن کابل یا حرکت جارو برقی ) قطع نشود شاخک های ثابت که به ریل پایین و دیگری به ریل بالا متصلند در تمام لحظات ارتباط را حفظ نموده و از آنجا که حالت فنری دارند به ریل ها و در واقع سیم جمع کن اجازه چرخش می دهند و از سوی دیگر فاز و نول را در یافت نموده و به داخل جارو و موتور می رسانند. در شکل زیر ریل ها و سیم جمع کن و دو نمونه مدار الکتریکی جارو برقی به همراه سیم جمع کن نشان داده شده است.
۳- شناخت و تعمیر فیلتر با روشن شدن موتور جارو برقی ، هوا به داخل آن مکیده شده و زباله را جمع آوری می کند.هوایی که به داخل جارو مکیده می شود علاوه بر زباله گرد و غبار را نیز بهمراه خواهد داشت. اگر ذرات غبار از هوای مکیده شده جدا نگردند، هوایی که از قسمت موتور خارج می شود به داخل منزل نفوذ نموده و محیط را آلوده می سازد. برای رسیدن به این منظور سر راه هوای خروجی از کیسه و قبل از آن که این هوا به قسمت موتور برسد از لایه های اسفنجی استفاده می شود . اسفنج فشرده در واقع نقش فیلتر یا پاک کننده هوای خروجی را بر عهده دارد.
اگر فیلتر بیش از حد کثیف شود ، هوا به سختی از آن عبور می کند از اینرو لازمست در فواصل زمانی معین (متناسب با کار کرد جارو ) نسبت به شستشوی آن اقدام نمایید. در واقع می توان گفت از جمله عواملی که منجر به کاهش مکش جارو می شوند یکی کثیف بودن فیلتر است.
هر گاه مسیر مکشی جارو مسدود گردد و موتور نتواند آزادانه هوا را به داخل جارو بمکد،جریان دریافتی آن افزایش یافته و به موتور آسیب خواهد رسید. همزمان با محدود شدن مسیر مکش ، موتور هوای درون محفظه را می مکد در این هنگام هوای داخل لوله نمایشگر مکیده شده،و سوپاپ را به طرف عقب خواهد کشید. قسمتی از سوپاپ را با رنگ زرد به عنوان خطر مشخص ساخته اند و هر گاه این قسمت از سوپاپ در مقابل شیشه نمایانگر قرار بگیرد، وضعیت موتور در حالت دشواری خواهد بود. ممکن است مسدود شدن مسیر مکش از پر شدن کیسه زباله و یا وجود یک شی خارجی در لوله مکش مانند پلاستیک یا پارچه باشد.
پاورقــــی

برخی سوالات متداول که در کلاس آموزشی به طور عملی با آنها آشنا میشوید:

  • جارو برقی روشن نمی شود.
علت۱- پریز برق ندارد.
رفع عیب : جهت رویت برق پریز ، بهترین روش استفاده از ولتمتر آومتر است . رنج را بر روی ۲۵۰ ولت قرار داده و برق پریز را اندازه گیری نمایید . اگر مشکل از پریز است آن را رفع نمایید .
علت ۲- دوشاخه جارو و یا سیم رابط معیوب شده .
رفع عیب: بدنه جارو را باز نموده و بوسیله ولتمتر رسیدن برق را به سیم جمع کن مشاهده نمایید. برای این آزمایش می بایست دوشاخه را وارد پریز نموده و چون دستگاه دارای برق است بسیار دقت نمایید . البته می توانید همانگونه که در مباحث قبل گفته شده این آزمایش را بدون اتصال دستگاه به برق نیز انجام دهید. برای این کار ، کافی است ورودی های سیم رابط به سیم جمع کن را بیکدیگر اتصال داده و اهم متر را در حالی که رنج بر روی R*1 قرار دارد به دوشاخه متصل نمایید. اگر دوشاخه سیم رابط سالم باشند ، عقربه منحرف شده و عدد صفر را نشان می دهد ( در صورت حساس بودن اهم متر ، عقربه چند اهمی را نشان خواهد داد که در واقع اهم سیم های رابط است. ) . در این آزمایش اگر مشکل از سیم رابط یا دوشاخه باشد ، ابتدا دوشاخه را بر رسی نمایید و سپس نسبت به تعویض سیم رابط اقدام کنید.
علت ۳- عیب از سیم جمع کن است.
رفع عیب: در اکثر موارد اینگونه دیده می شود که برق وارد سیم جمع کن شده ولی به سبب عدم اتصال شاخک های سیم جمع کن به حلقه های گردان قرقره ، فاز یا نول و گاها” هر دو وارد دستگاه نمی شوند ودر نتیجه جارو رو شن نخواهد شد . جهت رفع عیب کافی است شاخک ها را کمی به حالت عمود نزدیک نموده ، سپس قرقره را بر روی آن ها قرار دهیم .در نتیجه این عمل حلقه های گردان برشاخک ها فشار وارد نموده و آن ها را به طرف پایین می راند. حالت فنری شاخک ها، ارتباط بین آن ها و حلقه های گردان را من بعد ایجاد خواهد نمود.
علت ۴- کلید قطع و وصل خراب است
رفع عیب : جارو را از برق جدا نموده و به وسیله اهم متر کلید را تست نمایید . اگر کلید روشن باشد عقربه عدد صفر و در حالت خاموش کلید عقربه بی نهایت را نشان خواهد داد . در غیر این صورت کلید را تعویض نمایید.
علت ۵- رله سوخته است.
رفع عیب: در جارو هایی که مجهز به رله هستند تا مدار رله بسته نشود و کلید قدرت آن متصل نشود ، جارو روشن نمی شود برای تست رله بهترین روش آنست که سیم های متصل شده به کلید روی دسته جارو را ابتدا به وسیله اهم متر چک نمایید. سپس کلید روی دسته و در صورت سالم بودن آن ها خود رله را عملا” آز مایش می کنیم جارو را به برق متصل نموده و با یک پیچ گوشتی دسته عایق کلید قدرت رله را بندید. اگر جارو روشن نشد،عیب از رله نیست، اما اگر جارو روشن شد سیم های رابط رله و یا ساختمان داخلی اش آسیب دیده است.
علت ۶- مدار سری موتور قطع است.
رفع عیب: همانگونه که در مبحث موتور های یونیورسال آورده شده مدار این موتور ها کاملا” سری است. اگر ارتباط یکی از اجزاء با سائرین قطع شود موتور روشن نخواهد شد. مثلا” اگر به سبب خرابی یکی از فنر ها ، زغال مربوطه به کلکتور نچسبد مدار سری موتور قطع است . اگر موتور را مستقلا” به برق زده اید و روشن نشده ، آن را از برق جدا نموده و بوسیله اهم متر ارتباط یک یک اجزاء را به سائرین مورد بر رسی قرار دهید و اگر در ارتباط کلی آن ها قطع شدگی دیده شود ، مورد معیوب را رفع نمایید تا جارو روشن شود.
علت ۷- موتور کاملا” سوخته است.
رفع عیب: اگر موتور کاملا” سوخته باشد در حالت اتصال مستقیم برق به آن روشن نخواهد شد زیرا بسیاری از پیچک های آرمیچر و همچنین پیچک های قطب ها کاملا” سوخته اند. سوختن کامل موتور معمولا” پس از مرحله نیم سوز شدن است. معمولا” موتور ها در حالت نیم سوز مدتی به کار ادامه می دهند تا اینکه پیچک های بیشتری آسیب خواهند دید و ارتباط سری اجزاء موتور کاملا” قطع می شود.
  • موتور روشن می شود اما قدرت چندانی ندارد .
علت ۱: کلکتور کثیف است.
رفع عیب: جهت تمیز نمودن کلکتور بهترین روش استفاده از تینر های فرار قوی و یا بنزین است. توصیه می گردد برای تمیز کردن کلکتور از سمباده استفاده نکنید زیرا ممکن است ذرات مسی ساییده شده مابین شیار تیغه ها قرار گرفته و سبب اتصال آن ها به یکدیگر شود که در نتیجه آرمیچر خواهد سوخت. به هنگام شستشوی آرمیچر با مسواک و مواد فرار ، آرمیچر را به گونه ای در دست بگیرید که کلکتور بر روی زمین قرار گرفته و محور آرمیچر به طرف بالا باشد. چون ریختن مواد پاک کننده روی سیم پیچ ها به آن ها آسیب می رساند به همین سبب می بایست سیم پیچ ها نسبت به کلکتور در سطح بالاتری قرار داشته باشند.
علت ۲: زغال خراب است.
رفع عیب: اکثرا” پس از تعویض زغال قدرت موتور کاهش می یابد و علت آن است که قبل از جاگذاری زغال جدید، سطحی از زغال که می بایست در تماس با کلکتور باشد به حالت حلال در نیامده و چون به هنگام سایش شکل حلال بخود گرفته سبب کثیف شدن کلکتور شده . بنابر این قبل از جازدن زغال جدید اجبارا” می بایست حالت حلال را در سطح تماس زغال ها با کلکتور ایجاد نمود. و اگر اشتباها” در جهت خلاف بگردش در آمده ، کلکتور سطح زغال را از بین می برد و در گردش مجدد حتی در جهت درست از آنجایی که نیاز است حالت حلالی زغال اصلاح شود،مدتی طول خواهد کشید تا جرقه های بین زغال و کلکتور از بین رفته و موتور بقدرت نامی خود دست یابد.
علت ۳: خرابی یاطاقان ها
رفع عیب: آرمیچر بکمک یاطاقان ها قادر خواهد بود که براحتی بچرخد و اگر بلبرینگ ها یا بوش ها خراب شوند آرمیچر در حال چرخش دچار مشکل می شود. (اگر یاطاقان ها خراب شوند آرمیچر در حال چرخش با کفشک های قطب در گیر شده و صدای ناهنجاری را بوجود می آورد).
می توان با رویت سایش هسته فلزی آرمیچر که در نتیجه در گیری آرمیچر و کفشک های قطب است به شکل یاطاقان ها پی برد و بلافاصله نسبت به عیب اقدام نمود.
علت ۴: نیم سوز بودن موتور
رفع عیب: یک موتور نیم سوز قدرت زیادی نداشته و بلافاصله داغ می کند.تشخیص سوختگی و یا عیب در آرمیچر و بالشتک ها در قسمت های موتور های یونیورسال کاملا” آورده شده است.
موتور نیم سوز شده را می توان بدون باز نمودن جارو با اندازه گیری جریان مصرفی دستگاه تشخیص داد. جریان مصرفی یک موتور نیم سوز شده معمولا” یا چندین برابر جریان نامی دستگاه است و یا جریان مصرفی بسیار ناچیزی می کشد.
  • مکش جارو ضعیف است.
علت ۱: مشکل از ضعیف بودن موتور است.
علت ۲: کیسه زباله پر شده است.
رفع عیب: کیسه را تخلیه نموده و اگر از نوع پارچه ای است در فواصل زمانی معین آن را بشویید تا ذرات غبار از منفذ های پارچه خارج گردند.
علت ۳: لوله های رابط مسدود و یا سوراخ شده.
رفع عیب : لوله های رابط مکش را از حیث ایجاد سوراخ در آن ها بر رسی نمایید و اگر شیئی مانند پارچه و یا پلاستیک در آن ها گیر نموده، نسبت به خارج نمودنش اقدام نمایید.در بر رسی لوله های مکنده همیشه به تمیز نمودن برس اصلی جارو توجه زیادی را معطوف دارید.
علت ۴ : فیلتر بیش از حد کثیف است.
رفع عیب: در مبحث اجزاء مکانیکی جارو به نقش و اهمیت فیلتر اشاره شد از اینرو لازمست مرتبا” نسبت به تمیزنمودن فیلتر اقدام نمایید.
